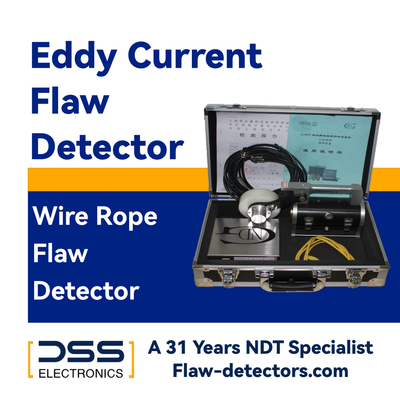

DSS-408 كاشف عيوب حبل السلك غير مدمر لكاشف عيوب حبل السلك للمصعد

DSS-408 كاشف الخلل غير المدمر لحبل سلك المصعد كاشف الخلل كشف تسرب التدفق المغناطيسي

تم تصميم نظام V3.0 للكشف عن عيوب حبل الأسلاك الفولاذية (الهندسة) DSS للكشف التلقائي عن العيوب في الوقت الفعلي عبر الإنترنت لحبال الأسلاك الفولاذية المكونة من أربعة أو ستة رافعات أرضية من الحبال، والتي يمكن تعديلها وتركيبها بمرونة للتكيف مع أشكال الرفع المختلفة.إنه جهاز أتمتة هندسية للكشف عن العيوب متعدد الاستخدامات.اخترع التكامل التكنولوجي لـ "جسر الحث المغناطيسي ثلاثي الأبعاد" و "الإثارة المتزامنة المتوازنة ذاتيًا" ، واعتمد وضع الإشراف التلقائي للكشف عن الخلل في جميع الأحوال الجوية دون مراقبة ، وهو ما يفضي إلى فهم استخدام حبل السلك في التشغيل في الوقت المناسب وضمان الإنتاج .

وظائف النظام:

• يمكن تركيب جهاز الحصول على البيانات والمرافق المساعدة الأخرى بسهولة في المواقع المناسبة في موقع العمل في وقت واحد.

• كشف واسع النطاق وكشف عالي السرعة.

• من خلال الكشف الكمي غير المدمر واتصالات الشبكة عن بعد، يتم تحقيق الجمع العضوي بين تكنولوجيا المراقبة عبر الإنترنت وإدارة المعدات اليومية.

• التشغيل بدون توقف على مدار 24 ساعة، والمراقبة عن بعد والإنذار المبكر في الوقت الحقيقي، تمكن من المراقبة في الوقت الحقيقي عبر الإنترنت لمختلف الأضرار الخفية مثل كسر الأسلاك، والتآكل، والتآكل والتعب داخل وخارج الحبل السلكي.يمكنه أيضًا توفير بيانات الكشف وقيمة الكمية المحددة للأضرار المختلفة في الموقع، ويمكنه إجراء تقييم الحالة وطباعة التقرير في الموقع.

• يمكن استخدام البرنامج للتشغيل بشكل مستقل وتحقيق التكامل والتوافق مع أنظمة تشغيل التحكم الأخرى.

• لديها وظائف ميكانيكية مضادة للاهتزاز ومضادة للتداخل الكهرومغناطيسي.

• تحقيق إنذار الصوت والضوء في مكان الضرر وتحقيق وظيفة التنبيه عبر الرسائل القصيرة في الوقت الحقيقي.

• إنه مقاوم للماء، ومقاوم للغبار، ومقاوم للزيت، ومقاوم للرطوبة.

• توفير خدمات الصيانة والترقية المستمرة للبرمجيات.

خصائص الصك

◆ أداة افتراضية: حبل سلكي غير مؤكد إلى ما لا نهاية.فقط من خلال استخدام تكنولوجيا الأجهزة الافتراضية، واستبدال الأدوات التقليدية بالبرمجيات، وأخذ العينات ومعالجتها مباشرة بواسطة أجهزة الكمبيوتر، يمكننا ضمان عدم وجود فحص مفقود أو خطأ في الحساب.إنه مثل مشاهدة فيلم، مسح الحبل السلكي في العملية برمتها، مع نتائج دقيقة وتكرار جيد.

◆ ثلاثة أدوات ثابتة: وفقًا لمعايير تخريد الحبال السلكية في مختلف الصناعات، يطبق هذا المنتج طرقًا كهرومغناطيسية نوعية وكمية وتحديد المواقع لإجراء الكشف غير المدمر عبر الإنترنت عن كسر الأسلاك الداخلية والخارجية والتآكل والتآكل وتغيير مساحة المقطع العرضي للمعادن، حبلا فضفاضة، والقفز، والتشوه، والمواد غير الطبيعية وغيرها من العيوب في الحبال السلكية.

معلمات النظام:

نسبة الإشارة إلى الضوضاء بالحث الكهرومغناطيسي: S/N > 85dB

عدم اليقين من القياس الكمي للكشف عن الخلل: ± ± 1.2٪

مسافة استخراج الإشارة الفعالة: 0 ~ 30 مللي متر

وقت الاستجابة في الوقت الحقيقي للكشف عن الخلل: ≥ 0.5 مللي ثانية

نطاق الكشف المستدام:>10 كم

قوة المستشعر المتبددة: <50 ميجاوات

دورة التحقق من الموثوقية:> 270000 ساعة

دقة كشف المواقع: أقل من 1 مم

عدم اليقين الكمي (P): <0.98%

نفاذ حبل الأسلاك:

L = (القطر الداخلي للمسبار - قطر حبل السلك) × 0.8/2 أداء الكشف عن الخلل:

احتمالية دقة الكشف عن الضرر من المستوى الأول > 83% (المستوى الأول من الضرر: الضرر الناتج عن معدل فقدان قسم الضغط < 2.5%)

احتمالية دقة اكتشاف الضرر من المستوى الثاني > 91% (ضرر المستوى الثاني: 2.5% ≥ الضرر مع معدل فقدان قسم الضغط < 5%)

احتمالية دقة اكتشاف الضرر من المستوى الثالث > 99% (المستوى الثالث من الضرر: 5% ≥ الضرر مع معدل فقدان قسم الضغط ＜ 9.5%)

احتمال دقة الكشف عن الضرر خارج الحد: 100 (الضرر: معدل فقدان قسم الضغط ≥ 9.5%)

البيئة القابلة للتطبيق:

أ) درجة حرارة التشغيل المحيطة: - 20 درجة مئوية~+55 درجة مئوية

ب) الرطوبة النسبية للتشغيل: ≥ 95% رطوبة نسبية (25 درجة مئوية)

ج) بيئة درجة حرارة التخزين: - 40 درجة مئوية ~+60 درجة مئوية، الرطوبة النسبية ≥ 95%
