| اسم العلامة التجارية: | Suzhou Desisen (DSS) Electronics |
| رقم الطراز: | DSS-1020 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD $5999 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| قدرة الإمداد: | 100 مجموعة |

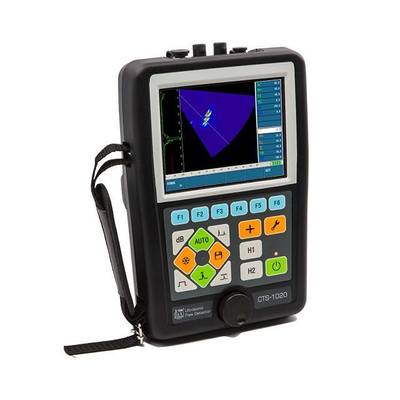

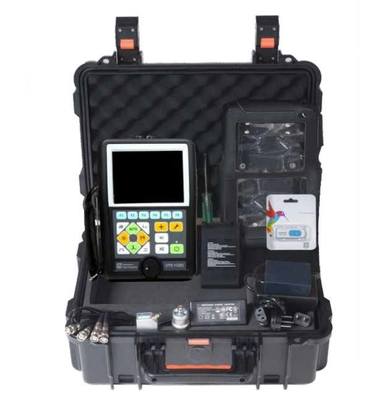

الـ DSS-1020 هو كاشف أخطاء رقمي بالموجات فوق الصوتية متطور يدمج ثلاث تقنيات تحفيز متقدمة: الموجة المربعة الثنائية القطبية، الموجة المربعة القياسية، وموجات النبضات.هذا المزيج يضمن الأداء المستقر، قابلية النقل الاستثنائية، والتشغيل سهل الاستخدام، ودرجة عالية من الفعالية من حيث التكلفة.تم تصميم الجهاز وفقًا للوائح الجديدة لحاويات الضغط TSG R0004-2009 وهو متوافق تمامًا مع المعيار الأوروبي EN12668-1:2010يعطي شاشة TFT من الدرجة الصناعية (640x480) وضوحاً ممتازاً حتى في الظروف الخارجية وضوء الشمس المباشر.
مجهزة ببطارية الليثيوم عالية الأداء لمدة 6-8 ساعات من التشغيل المستمر ووزنها 1.3 كجم فقطDSS-1020 مناسبة تمامًا لتطبيقات الاختبار غير المدمر المتنقلة أو على ارتفاعات عالية عبر الصناعات مثل البتروكيماويات، وعلاء الضغط، توليد الطاقة، وسائل النقل السكك الحديدية، والدفاع.
معالجة إشارة متفوقة:تصميم دائرة متقدمة يسمح بعرض وتحليل سريع ودقيق لإشارات الصدى العيب.ضمان سلامة وصدقية بيانات الصدى في الوقت الحقيقي.
توليد نبضات متقدمة:تكنولوجيات التحفيز المتطورة للموجة المربعة و الموجة المربعة الثنائية القطبية توفر اختراقًا استثنائيًا ونسبة إشارة إلى ضوضاء عالية (SNR) ،مما يجعلها مثالية لاختبار المواد المهدئة للغاية أو قطع العمل السميكةيوفّر مضخّم موجات الطفول، جنباً إلى جنب مع عرض النبضات القابل للتعديل، والجهد، والتخفيف، دقة متفوقة للتفتيش على قطع العمل الرقيقة والمواد المركبة.
تحسين جودة الإشارة وتحليلها:تكنولوجيا تصفية الرقمية FIR (استجابة النبضات النهائية) تحسن نسب الإشارة إلى الضوضاء.تسمح وظيفة تحليل طيف المسبار المتكامل بتقييم أكثر تفصيلا لخصائص أداء المسبار.
الامتثال التنظيمي وإدارة البيانات:مصممة للامتثال الكامل لمعيار EN12668-1:2010. يدعم الجهاز تسجيل البيانات وتخزينها على المدى الطويل بشكل مستمر ، مما يلبي المتطلبات الصارمة للوائح الجديدة لحاويات الضغط TSG R0004-2009.
المعايرة الآلية والفعالة:يحتوي على معايرة تلقائية لسرعة الصوت المادية وتأخير المسبار وزاوية المسبار (قيمة K).كما أنه يوفر عملية مريحة لإنشاء وتطبيق منحنيات DAC (تصحيح اتساع المسافة) و AVG (مسافة المكاسب الحجم).
الاتصال المتعدد الاستخدامات:تتيح واجهة USB HOST نقل البيانات بسهولة باستخدام محركات أقراص USB الخارجية. وتتيح وحدة Wi-Fi الاختيارية الاتصال اللاسلكي السلس مع الأجهزة الأخرى.مخرج الفيديو HDMI مثالية لأغراض العرض والتدريب.
خدمات تحديد الموقع الدقيق:توفر وحدة تحديد المواقع المتكاملة لـ Beidou و GPS و LBS تحديد موقع موقع التفتيش بسرعة ودقة.

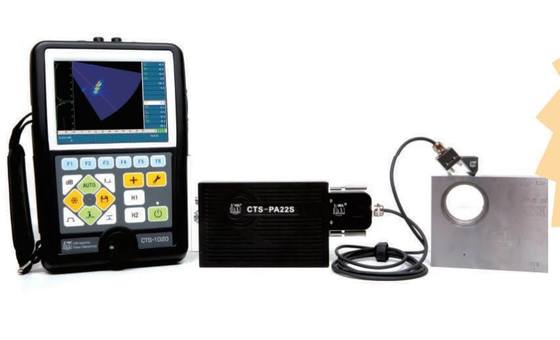

قابلية ترقية المصفوفة المرحلية:يمكن تجهيز الجهاز بوحدة خارجية للمجموعة المرحلية ، وتحديثها لتقديم قدرات التفتيش المتقدمة لنظام المجموعة المرحلية.
خيارات التخصيص:يقدم تخصيصات محددة من قبل المستخدم ، بما في ذلك وحدات الإدخال / الإخراج (على سبيل المثال ، مخرج إطلاق المزامنة ، الإنذارات) ، وشاشة لمس سعة ، ومختصرات القائمة القابلة للبرمجة.
التصميم الايرغونومي:تم تحسين البنية والمظهر من الناحية الايرغونومية. يحتوي على موقف متعدد الزوايا ومقبض، ووزنه حوالي 1.3kg (بما في ذلك البطارية والشاحن) ،انها مريحة بشكل استثنائي للعمل والحمل.
| السمة | المواصفات |
|---|---|
| خطأ المكثف | 12dB±1dB |
| ضوضاء المدخلات المكافئة | ≤ 80 × 10^-9 فولت/√ هرتز |
| نوع النبض | موجة الطفرة، موجة مربع سلبي، موجة مربع ثنائية القطب |
| تشغيل الجهد | 50 فولت إلى 250 فولت، قابلة للتعديل في زيادات 50 فولت |
| وضع العمل | مسبار واحد، مسبار مزدوج (TR) |
| التخفيف | 400Ω، 80Ω |
| تردد العمل | 0.5 إلى 16 ميغاهرتز، مع شريطين قابلين للاختيار |
| المكاسب | 0.0 إلى 110.0 ديسيبل، قابلة للتعديل في 0.1، 1.0، 2.0خطوات 6.0 ديسيبل |
| سرعة المادة | 1000 إلى 1500 متر في الثانية، قابلة للتعديل في الاستمرارية. يتضمن 30 قيمة سرعة محددة مسبقا للمواد الشائعة. |
| نطاق الكشف | من 0 إلى 10000 مم (في موجة طولية من الصلب) ، قابلة للتعديل باستمرار مع خطوة الحد الأدنى من 0,1 مم. |
| طرق التصحيح | نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، RF (وتردد الراديو) |
| تواتر أخذ العينات | 400 ميغاهرتز |
| البوابات والأنذارات | بوابتان مستقلتان. إنذارات قابلة للاختيار: دخول البوابة (إيجابي) ، خروج البوابة (فقدان الصدى) ، إنذار منحنى DAC. إشارة الإنذار: سمعية وبصرية. |
| وضع القياس | القمة، الجانب (حافة) |
| العرض | 5شاشة LCD ملونة TFT بوصة 7، وضوح 640 × 480 |
| تحريك النبض | -7.5 إلى 3000 ميكروسكيل |
| المسبار صفر التراجع | من 0 إلى 999.9 ميكرو ثانية |
| تردد النبض | من 25 إلى 800 هرتز، مع أنماط ضبط تلقائية ويدوية |
| الخطية العمودية | ≤ 3.0٪ |
| خطية أفقية | ≤ 0.2% |
| هامش الحساسية | > 60 ديسيبل (مع ثقب أسفل مسطح 200Φ2) |
| القرار | > 36 ديسيبل (مع مسبار 5P14) ،≥26 ديسيبل ((2.5P20) |
| النطاق الديناميكي | ≥ 32 ديسيبل |
| الرفض (إلغاء) | (0 إلى 90) ٪ ، لا يؤثر على الخطيّة أو المكاسب |
| مستوى الضوضاء الإلكترونية | ≤ 10% (للموجة الطولية من الصلب عند 250 ملم) |
| أجهزة الاتصال | BNC (نوع Q9) ؛ USB HOST ؛ HDMI ؛ وحدة التنسيق المرحلي المخصصة ؛ مكشف |
| إمدادات الطاقة | بطارية الليثيوم ذات السعة العالية بدون تأثير ذاكرة ، توفر أكثر من 8 ساعات من التشغيل المستمر ؛ شاحن متكامل. طاقة AC 220V |
| المعايير فوق الصوتية | متوافق مع EN12668-1؛ متوافق مع معيار JB/T 10061-1999 |
| الوزن | حوالي 1.3 كجم (بما في ذلك البطارية والشاحن المدمج) |
| الأبعاد (H × W × D) | 251.5 ملم × 171 ملم × 62.5 ملم |
