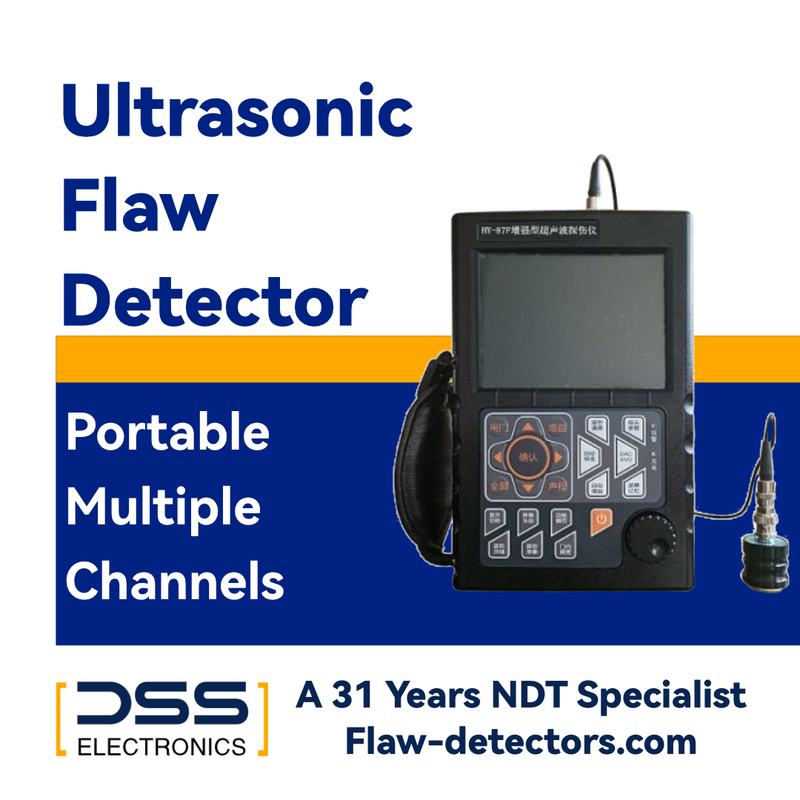

كاشف عيوب بالموجات فوق الصوتية الرقمية الكاملة المُحسّنة للكشف عن الشقوق

وصف المنتج:

وظيفة إنذار البوابة كاملة، وقدرة قوية على مقاومة التداخل؛
وحدة ترميز محفوظة، يمكن تهيئتها بـ 16 مدخل/16 مخرج وواجهات إدخال/إخراج أخرى؛
تكوين النظام بسيط ومرن، من أجل تحقيق متطلبات المزيد من القنوات؛
موثوقية عالية، سهولة الصيانة؛
واجهة تحكم مطورة ذاتيًا، سهلة الاستخدام والتشغيل؛
وحدات برمجية، يمكن تهيئتها وفقًا للاحتياجات؛
حجم صغير، حكمة كبيرة، سهولة الحمل.

التطبيقات:

أ. مزايا خاصة
1. شاشة رقمية كاملة، ألوان حقيقية، وفقًا للبيئة لاختيار لون الخلفية، يمكن ضبط قيمة السطوع بحرية، مما يقود اتجاه التطبيقات المحلية.
2. مقبض دوار رقمي، عملية بلمسة واحدة
3. تحليل الطيف، عملية FFT عالية السرعة، تردد المسبار الفعلي
4. بطاريات ليثيوم أيون عالية الأداء، قابلة للتوصيل، جهاز واحد، طاقة مزدوجة، شحن مزدوج

ب. نبضة الإطلاق
1. قوة النبضة: اختيار متدرج، إعداد 200 فولت، 300 فولت، 400 فولت، قابلة للتطبيق على مجموعة واسعة من المجسات
2. عرض النبضة: 100-300 نانوثانية قابلة للتعديل باستمرار لمطابقة الحساسية المثلى للمسبار بترددات مختلفة.
3. المعاوقة: 51-51 فولت، 300 فولت و 400 فولت. أفضل حساسية عند الاستكشاف
3. مطابقة المعاوقة: 51Ω، 150Ω، 200Ω، 400Ω، لتلبية حساسية ودقة المتطلبات المختلفة للعمل
4. وضع العمل: استكشاف بلوري واحد، استكشاف بلوري مزدوج

ج. نطاق المسح
سقوط واجهة الصفر ~ 14000 مم (موجة طولية من الفولاذ)، تعديل نسبي، تعديل مستمر للوضعَين.

د. التضخيم والاستقبال
1. أخذ العينات في الوقت الفعلي للأجهزة: 150 ميجاهرتز، أشكال موجية بدقة عالية
2. وضع الكشف: الكشف الكامل، الكشف الإيجابي والسلبي، عرض موجة التردد اللاسلكي
3. إشارة البوابة: بوابة واحدة، بوابة مزدوجة، استرجاع ملء الشاشة، قراءات الذروة داخل البوابة.
4. كسب القيمة المضافة / التلقائي بالكامل: اضبط قيمة الخطوة 0.1 ديسيبل، 2 ديسيبل، 6 ديسيبل، واضبط سعة قيمة ارتفاع الموجة لوضع الكسب التلقائي بالكامل

هـ. التنبيه
إنذارات البوابة والصوت والضوء داخل المنحنى والإغلاق

و. تخزين البيانات
1. 50 مجموعة من الاختيار السريع لمعلمات الكشف عن القناة، تم ضبطها مسبقًا على الأنواع المختلفة من المجسات ومجموعة معلمات الأجهزة، مجانية لضبط معايير الكشف لمختلف الصناعات، سهلة التخزين والاستدعاء وإعادة الاختبار والطباعة ونقل الاتصالات
2. ذاكرة 1000 إشارة صدى وبيانات كشف العيوب، لتحقيق إدارة الكمبيوتر للتخزين والقراءة والاستعراض والطباعة الفردية والطباعة المستمرة ونقل الاتصالات.
3. مرفق المعلمات: معلمات كشف العيوب الكاملة باللغة الصينية، وإدخال البيانات في الوقت الفعلي، والتخزين العشوائي، والاستدعاء، والطباعة، والاتصال بالتقرير

ز. وظيفة كشف العيوب
1. ذاكرة الموجة: استرجاع العيوب ذات الموجة الأعلى في الوقت الفعلي، عيوب المعايرة القيمة القصوى
2. حساب قيمة φ: كشف عيوب الحدادة بالمسبار المستقيم للعثور على عيوب الموجة الأعلى التي تم تحويلها تلقائيًا إلى
3. قياس الارتفاع بالشقوق: للعثور على عيوب الموجة الأعلى، طريقة حيود في الوقت الفعلي لقياس الارتفاع
4. التسجيل الديناميكي: الكشف عن أشكال الموجات الديناميكية في الوقت الفعلي، والتخزين، والتشغيل
5. موقع العيب: قيمة المستوى في الوقت الفعلي L، قيمة العمق H، قيمة النطاق الصوتي S
6. تحديد كمية العيوب: قيمة SL الكمية في الوقت الفعلي
7. توصيف العيب: من خلال شكل الموجة المغلف، الحكم التجريبي الاصطناعي
8. تعديل السطح: كشف عيوب قطعة العمل ذات السطح المنحني، تحويل الانحناء المعدل
9. تعويض المسافة: تعويض في الوقت الفعلي لكشف العيوب لمسافات طويلة لقطع العمل السميكة لتجنب تسرب الكشف عن العيوب الصغيرة
10. شكل ملفات تعريف اللحام: يصف كشف العيوب في الوقت الفعلي عملية النطاق الصوتي، لتحقيق موقع العيب 11، قياس ارتفاع الشق: ابحث عن أعلى موجة من العيب، طريقة حيود في الوقت الفعلي لقياس الارتفاع العملية الصوتية لتحقيق موقع العيب
11. المسح من النوع B: المسح في الوقت الفعلي، يصف العيوب في المقطع العرضي

ح. سجلات الساعة في الوقت الفعلي
تاريخ كشف العيوب في الوقت الفعلي، سجلات تتبع الوقت، والتخزين

ط. واجهة التحكم
يوفر USB عالي السرعة، RS232 نوعين من الواجهات لنقل الطباعة

ي. حماية الشاشة
يمكن إيقاف تشغيل الشاشة في وضع الاستعداد لجعل الجهاز يوفر الطاقة، وتقليل عدد مرات التبديل، لإطالة عمر الخدمة

المعايير الفنية:

الدعم والخدمات:

الأسئلة الشائعة:
