| اسم العلامة التجارية: | Suzhou Desisen (DSS) Electronics |
| رقم الطراز: | DSS-PAUT28 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD $50000 |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T |
| قدرة الإمداد: | 100 مجموعة |
معايير القناة |
|
|
وضع PA/TFM
|
32قناة 128
|
|
وضع UT
|
قنوات 2
|
|
وضع TOFD
|
قنوات 2
|
مؤشر أداء الموجات فوق الصوتية التقليدية |
|
|
الـ PRF
|
25 هرتز ~ 10 كيلو هرتز
|
|
فولتاج الإطلاق
|
75 فولت ~ 250 فولت (50Ω محمل)
|
|
عرض النبض
|
30N ~ 1000N ، خطوة 5ns
|
|
التخفيف
|
400Ω, 80Ω
|
|
تواتر أخذ العينات
|
100 ميغاهرتز
|
|
عرض النطاق
|
تغطية متعددة النطاقات 0.5MHz~ 20MHz (-3dB)
|
|
المكاسب
|
0.0دبيل ~ 110.0دبيل
|
|
هامش الحساسية
|
≥ 60dB (النطاق الضيق) ، ≥ 52dB (النطاق العريض) (2.5P20، 2000022 ثقب أسفل مسطح)
|
|
خطي عمودي
|
≤ 3%
|
|
خطي أفقي
|
≤0.1%
|
|
القرار
|
≥26dB (2.5P20)
|
|
النطاق الديناميكي
|
≥30 ديسيبل
|
|
تواتر أخذ العينات
|
100 ميغاهرتز
|
|
مرشح
|
ممر عالي، ممر منخفض، نطاق ضيق متعدد
|
|
الكشف
|
إيجابي، سلبي، موجة كاملة، تردد الراديو (وضع TOFD)
|
|
القناة
|
قناة مزدوجة
|
|
أقصى نطاق
|
10000mm (الموجة الطولية الفولاذية)
|
|
بوابة القياس
|
أ، ب، ج
|
|
نقطة بداية البوابة
|
النطاق الكامل
|
|
عرض البوابة
|
من نقطة بداية البوابة إلى النطاق الكامل
|
|
ارتفاع البوابة
|
1~99%
|
|
إنذار
|
الإنذار الصوتي والضوئي
|
|
وضع القياس
|
الحدود، القمة
|
|
TCG
|
الساعة الـ16
|
مؤشرات أداء التصويب المرحلي / الإجمالي |
|
|
عدد القنوات
|
32قناة 128
|
|
أقصى فتحة
|
صفحة من 32 عنصر
|
|
الحد الأقصى للعدد المدعوم من عناصر الصفحة
|
128 عنصر صفيحة
|
|
قاعدة التركيز
|
لا تقل عن 1024
|
|
نطاق زاوية المسح
|
-89°~ 89°
|
|
وظيفة المعايرة
|
سرعة الصوت، التأخير، TCG، ACG، مشفر
|
|
نطاق الكشف
|
1000ملم
|
|
الحد الأدنى للخطوة الزاوية
|
0.1° مع وظيفة تحسين تلقائي
|
|
تواتر أخذ العينات
|
100 ميغاهرتز، 10 بت
|
|
الكشف
|
موجة كاملة
|
|
عرض ارتفاع الموجة
|
ما يصل إلى 800%
|
|
مكاسب مماثلة قابلة للتعديل
|
80 ديسيبل
|
|
الحد الأقصى لتواتر التكرار
|
20كيلو هرتز
|
|
فولتاج الإطلاق
|
20 فولت ~ 110 فولت (50Ω load)
|
|
وضع النبض
|
موجة مربعة ثنائية القطب
|
|
عرض النبض
|
30N ~ 1000N ، خطوة 5ns
|
|
عرض النطاق
|
تغطية متعددة النطاقات 0.5MHz~ 20MHz (-3dB)
|
|
تصفية
|
ممر عالي، ممر منخفض، نطاق ضيق متعدد
|
|
الزناد
|
مشفر، قاعدة زمنية
|
|
وضع القياس
|
الحدود، القمة
|
|
عرض القراءة
|
النطاق، مسار الصوت، الأفقي، العمق
|
|
دقة القياس
|
0.5ملم
|
|
نوع المسح
|
مسح خطي، مسح قطاعي، مسح سي، مسح دي، طريقة التركيز الكلي (TFM)
|
|
طول المسح
|
لا تقل عن 15 متر
|
|
سرعة المسح
|
لا تقل عن 30 ملم/ثانية
|
|
تصوير TFM
|
2D في الوقت الحقيقي
|
|
عدد التركيز في TFM
|
ما يصل إلى مليون نقطة
|
|
تصوير إعادة بناء ثلاثي الأبعاد
|
نعم..
|

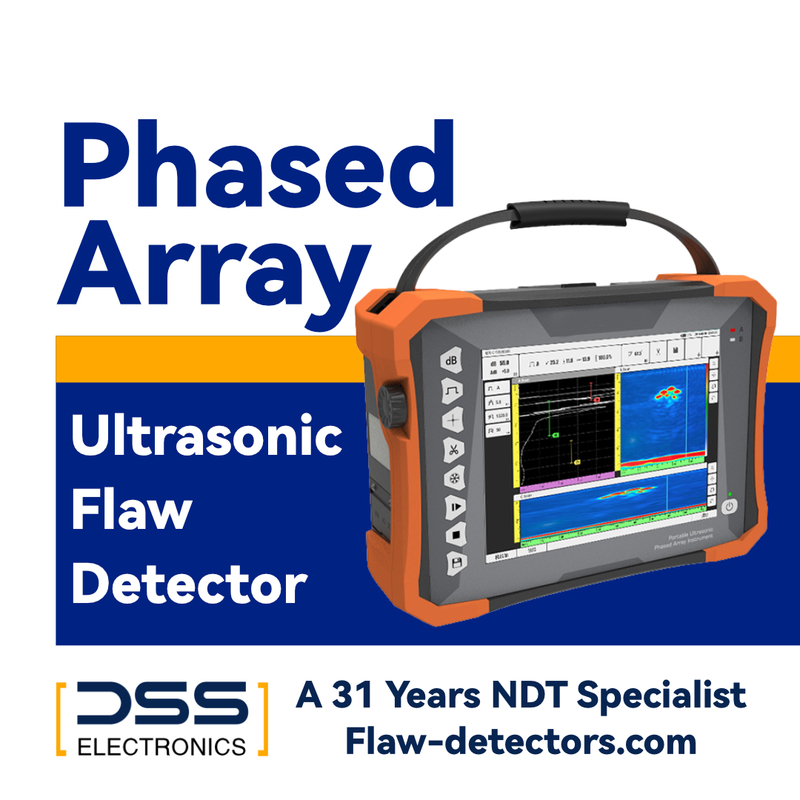

الـDSS-PAUT28هو جهاز كشف للموجات فوق الصوتية المحمول المتطور32128 قناة اكتشاف.هذا الأداة متعددة الاستخدامات يدمج مجموعة شاملة من وظائف التفتيش، بما في ذلك:
الموجات فوق الصوتية التقليدية
التقطيع في وقت الطيران (TOFD)
المصفوفة المرحلية التقليدية
تصوير مركز كامل
تحديد الطاقة في وقت واحد والمسح المرحلي للمجموعة(دعم أجهزة المسح المزدوجة)
تم تصميمه لاستخدام الميدان القوي، و DSS-PAUT28لوحة مقاومة للماء والزيتوبشكل بديهيتشغيل الشاشة اللمسية.يضمنتسجيل بيانات كاملةلجميع عمليات التفتيش، مما يجعلها حلًا رائدًا لمعدات اختبار الموجات فوق الصوتية الذكية.
جهاز DSS-PAUT28 مثالي لمجموعة واسعة من عمليات التفتيش الصناعية، بما في ذلك:
نحن نقدم الدعم التقني والخدمة لضمان رضا عملائنا من جهاز الكشف عن العيوب المحمول. نحن نقدم الدعم على الموقع والإنترنت لجميع منتجاتنا.
فريق الدعم الخاص بنا في الموقع متاح للمساعدة في أي مشاكل تتعلق بالتركيب أو حل المشكلات أو الصيانة التي قد تواجهك مع جهاز الكشف عن العيوب المحمول الخاص بك.فنيونا يمكن أن تأتي إلى موقعك ومساعدة في أي أسئلة أو مشاكل قد يكون لديك.
فريق دعمنا على الانترنت متاح على مدار الساعة لمساعدتك في أي أسئلة أو مشاكل قد تواجهك مع جهاز الكشف عن العيوب المحمول لدينا ميزة دردشة مباشرة على موقعنا على الانترنتوكذلك نظام تذاكر عبر الإنترنت لمزيد من القضايا المتعمقةفريقنا دائماً متاح للمساعدة
